カークル®

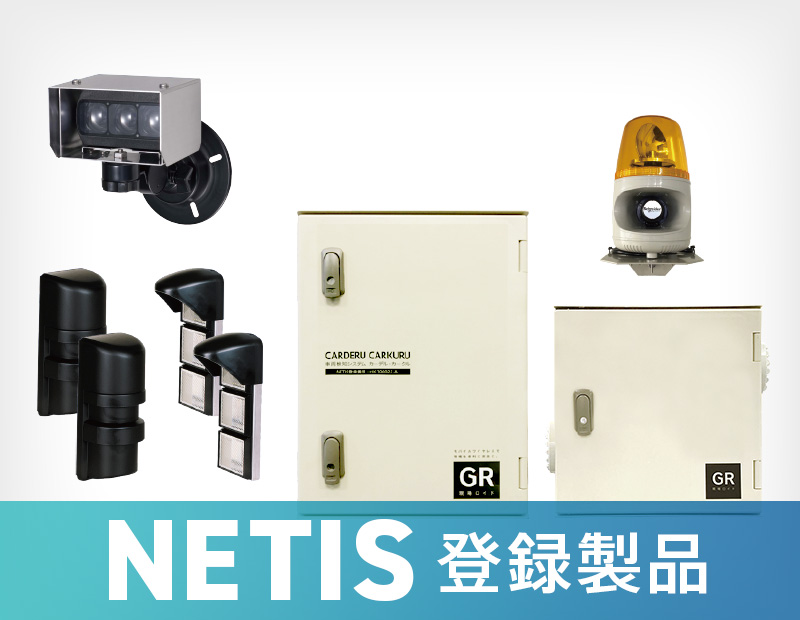

NETIS技術名称：車両接近検知システム
比較的高速な走行車両等の検知に適しています。安全鋼板に囲まれ視界が遮られている場内から出場しようとする建設車両に対し、付近を通行する一般車両の存在を通知するのにご利用いただけます。センサーは2 台1 組で方向検知機能を有し、一般車両の接近にだけ反応させることができます。電源は商用電源（AC100V）タイプとソーラー電源（DC12V）タイプを選択できます。センサーとパトランプとの通信は免許不要の特定小電力無線で行います。付属のパトランプのほか、現場の状況に応じてパトランプを増設することができます。
※NETIS技術は電波到達距離が最大500ｍのタイプが対象となります。
比較的低速な移動体（歩行者、徐行車等）の検知には、「カーデル」をおすすめいたします。
利用イメージ

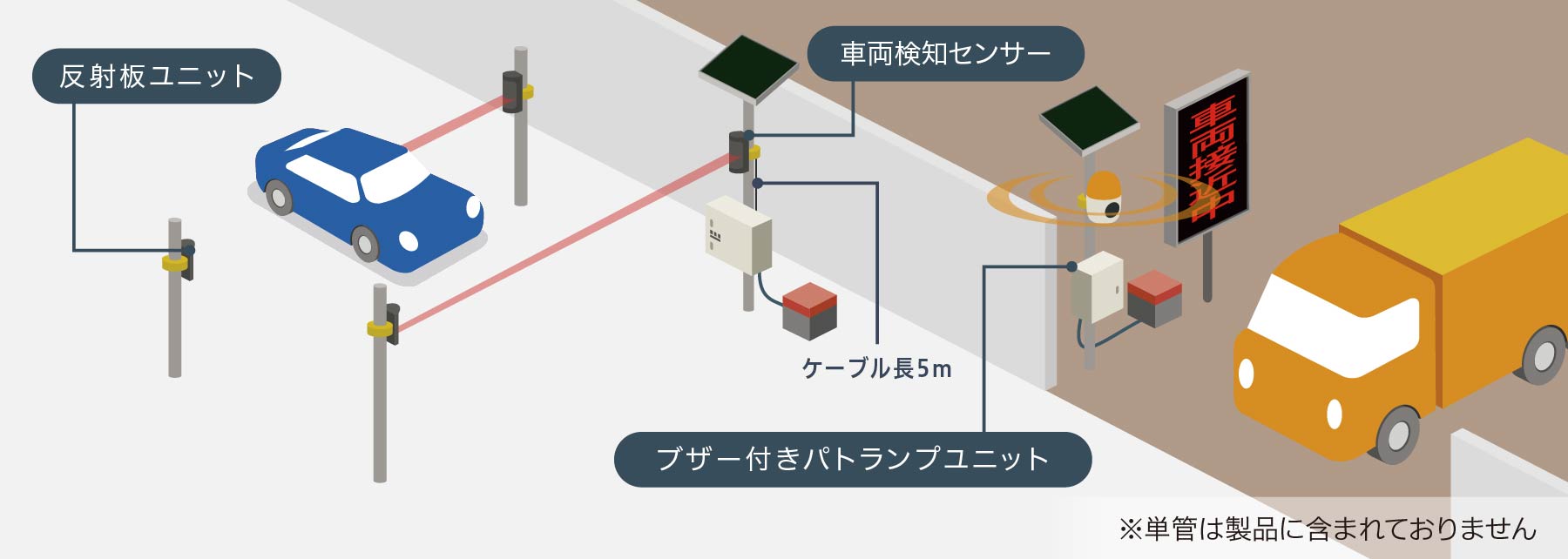

赤外線センサーは付属の反射板と正対させ、1ｍほどの間隔を開けて２組を検知エリア（車道脇）に設置し、パトランプ側のユニットは注意喚起するエリア（工事車両出入口付近）に設置します。
センサー側ユニットとパトランプ側ユニットの距離は、検知する走行車両のスピードから逆算して、注意喚起するエリアから100mほどとされることをおすすめいたします。（センサーとパトランプ間の通信が確保できれば、さらに離してご利用いただくこともできます。）
なおユニット間の電波到達距離は最大500mのタイプ（NETIS技術）のほか、最大100mのタイプもございます。
センサー側ユニットとパトランプ側ユニットの距離は、検知する走行車両のスピードから逆算して、注意喚起するエリアから100mほどとされることをおすすめいたします。（センサーとパトランプ間の通信が確保できれば、さらに離してご利用いただくこともできます。）
なおユニット間の電波到達距離は最大500mのタイプ（NETIS技術）のほか、最大100mのタイプもございます。
機能・特徴

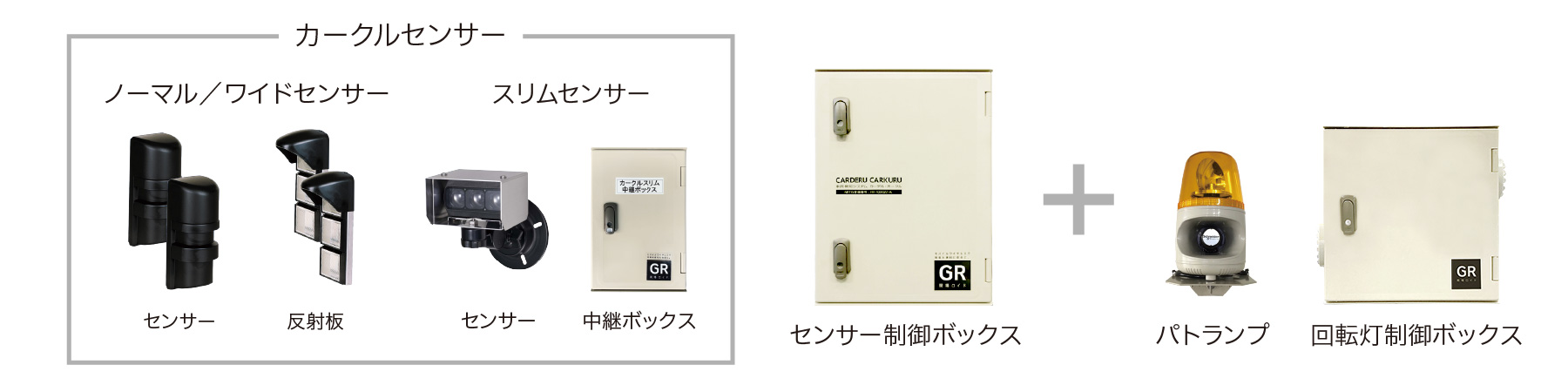

カークルシステム標準構成
ソーラー電源対応で設置の自由度を実現
パトランプなどの発報機器やLED文字表示版との連動が可能
カークルセンサーの特性
現場の状況に応じてバリエーションをご用意

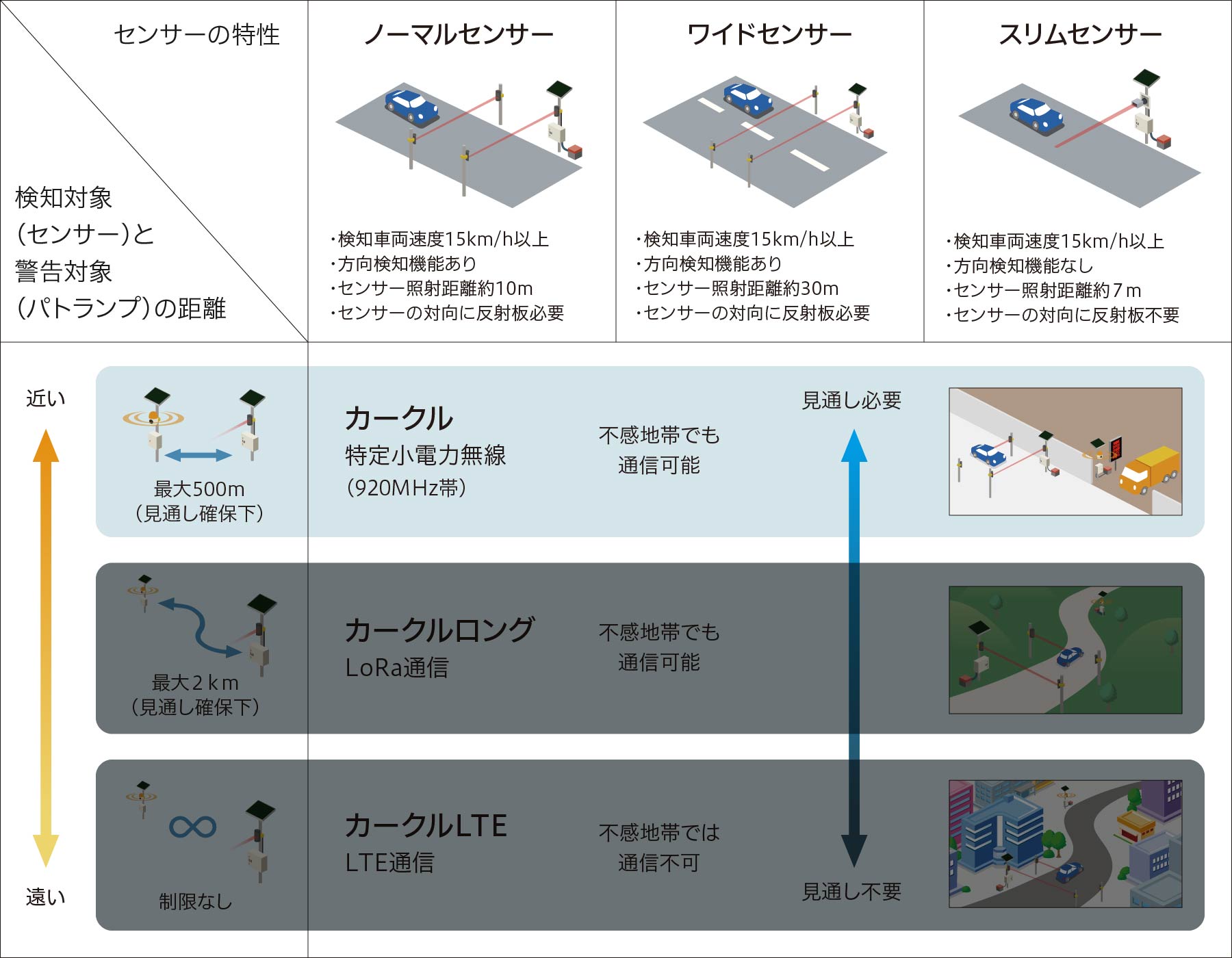

カークルシリーズは設置現場の車両・幅員幅に応じて、センサーを3パターンご用意しております。お客様の現場にどのタイプが適しているかについては、当社までお気軽にご相談ください。
設置事例
関連ブログ記事
カスタマイズカークルで車両の接近を数百メートル先から検知！
今回は、先日製作した弊社製品『カークル』のカスタマイズ案件をご紹介します。
カークルは、視界の遮られている場所から道路に移動しようとする車両に対して、付近を通行する車両の存在を通知して事故を防止する、といったことなどにご利用頂ける製品です。
カークルは、視界の遮られている場所から道路に移動しようとする車両に対して、付近を通行する車両の存在を通知して事故を防止する、といったことなどにご利用頂ける製品です。
車両検知器カーデルカークル応用編！カーゲートで車両を制止
カーデルカークルの役割は、検知センサーで通行車両を検知し、回転灯や電光板と連動して、車両や通行人に車両等の接近を周知する安全対策を行うことです。
従来では安全対策として、交通誘導員による交通整理や、看板などで注意喚起を行っておりましたが、交通誘導員の人手不足などの問題もあり人材確保が年々難しくなってきております。
従来では安全対策として、交通誘導員による交通整理や、看板などで注意喚起を行っておりましたが、交通誘導員の人手不足などの問題もあり人材確保が年々難しくなってきております。
新型カークルがまたまた登場！今度のカークルもすごい！！
今年の3月にお送りしたメルマガ。そのときは「カークルワイド」という新製品をご紹介しました。
赤外線ビームの長さが従来の3倍。幅広（ワイド）な道路に威力を発揮する優れモノです。
そのカークルワイドと対極に位置するのが、今回ご紹介するカークルスリム。
赤外線ビームの長さが従来の3倍。幅広（ワイド）な道路に威力を発揮する優れモノです。
そのカークルワイドと対極に位置するのが、今回ご紹介するカークルスリム。
幅員の広い道路でも大丈夫！新型カークルのご紹介です
車両検知システム カーデル・カークルを知っていますか？
要は工事車両などを検知して周囲のヒト・クルマに対して注意喚起するシステムです。
今回はこのカークルがパワーアップして登場！
というお話です。
要は工事車両などを検知して周囲のヒト・クルマに対して注意喚起するシステムです。
今回はこのカークルがパワーアップして登場！
というお話です。
工事現場出入り口の車両検知の定番！「カーデル・カークル」
本日は、人に代わり危険を知らせてくれる、出荷実績延べ1000現場を超える当社主力ソリューション、車両検知システム「カーデル・カークル」のご紹介です。
仕様
制御ボックス類仕様
| 名称 | センサー制御ボックス | 回転灯制御ボックス |
|---|---|---|
| メーカー | (株)GRIFFY | (株)GRIFFY |
| 型式 | CDK-260 | RLB-25 |
| 通信方式（出力） | 特定小電力無線（ 920MHz帯、20mW） | 特定小電力無線（ 920MHz帯、20mW） |
| 電波到達距離 | 最大500m（ 見通し確保下）※1 | － |
| 電源電圧 | AC100V/DC12V | DC12V |
| 消費電力 | 8W | 5W |
| 使用温度範囲 | -10～50℃ | -10～50℃ |
| 検知入力 | 無電圧接点入力×１ | － |
| 警報出力 | － | 無電圧接点出力×１、回転灯出力×１ |
| 寸法 | W300×D165×H400(mm)（ 取付金具除く） | W300×D165×H300(mm)（取付金具除く） |
| 質量 | 約5.5kg（取付金具除く）） | 約4.5kg（取付金具除く） |
ノーマルセンサー仕様（反射板含む）
| メーカー | (株)GRIFFY |
|---|---|
| 型式 | センサー：IF-2A 反射板：LF-2A |
| 検知方式 | 近赤外線ビーム遮断方式（反射型） |
| 電源電圧 | DC10.5～30V（極性なし） |
| 消費電流 | 55mA以下 |
| 検知出力 | 無電圧リレー接点（c接点） |
| 接点容量 | AC/DC 30V 0.5A（抵抗負荷） |
| 使用温度範囲 | -25～60℃ |
| 寸法 | センサー：W73×D71.5×H170(mm)（取付金具除く） 反射板：W93×D100×H231.5(mm)（取付金具除く） |
| 質量 | センサー：約430g 反射板：約490g（取付金具除く） |
ワイドセンサー仕様（反射板含む）
| メーカー | (株)GRIFFY |
|---|---|
| 型式 | センサー：IF-30A 反射板：LF-30A |
| 検知方式 | 近赤外線ビーム遮断方式（反射型） |
| 消費電流 | 最大200mA以下（DC10.5V 供給時：200mA） DC12V供給時：160mA以下 DC24V供給時：80mA以下 |
| 使用温度範囲 | -25～60℃（結露・氷結なきこと） |
| 寸法 | センサー：W73×D71.5×H170(mm)（取付金具除く） 反射板：W93×D100×H226(mm)（取付金具除く） |
| 質量 | センサー：約370g（取付金具除く） 反射板：約190g（取付金具除く） |
スリムセンサー仕様
| メーカー | (株)GRIFFY |
|---|---|
| 型式 | IF-7A |
| 検出距離 | 0.5～7.5m （但しコンパレータ出力は0.5～7.0m） |
| 標準検出物体 | 700×700mm 白画紙 |
| 電源 | DC12～24V ±10% |
| 消費電力 | 2.3W以下 |
| 出力特性 | 設定範囲：0.5～7.0m 応答周波数：20Hz 出力モード：NPNオープンコレクタ シンク電流50mA(DC30V)以下 |
| 投光用光源 | 赤外LED(870nm) |
| ティーチング方式 | オートティーチング（コンパレータ出力のみ） |
| ティーチング種類 | 一点ノーマルティーチング、二点ノーマルティーチング、一点ゾーンティーチング |
| 使用温度範囲 | -10～55℃ |
| 寸法 | センサー：W90×D55×H50(mm) 収納アタッチメント：W102×D143.5×H143.5(mm) |
| 質量 | センサー：1.5kg |
スリムセンサー中継ボックス仕様
| メーカー | (株)GRIFFY |
|---|---|
| 型式 | CRB-10 |
| コネクタ | 位相差ディスタンスセンサー接続：5端子 カーデルカークル本体ボックス接続：5端子 |
| 使用温度範囲 | -10～50℃ |
| 寸法 | W300×D165×H300(mm)(取付金具除く) |
| 質量 | 約3.6kg（取付金具含む） |
※1 電波到達距離最大100m（見通し確保下）のタイプもございます。
※ スリムセンサー中継ボックスは、センサーからの見通しが20～30m確保される環境下でのご利用を推奨しております。
※ 環境により検知に誤差が生じる時があります
※ 100V仕様の場合・夜間等作動させない場合は機器の電源を切ってください。
